Loop چیست؟

در ابزار دقیق، لوپ به زنجیره ای از تجهیزات اطلاق می شود که از یک سنسور یا ترنسمیتر شروع شده و از طریق کابل و تجهیزات واسط، سیگنال را به کنترلر (مثل PLC یا DCS) ارسال می کند.

مثال:

Level Transmitter--> signal Cable -->Junction Box --> I/O PLC --> HMI/SCADA

Loop checking چیست؟

فرآیند تائید صحت عملکرد این مسیر را Loop checking می گویند. این تست معمولا شامل موارد زیر است:

- بررسی صحت اتصال فیزیکی کابل ها

- بررسی اینکه سیگنال 4-20ma از منبع به درستی منتقل می شود.

- تطابق مقدار سیگنال با مقدار خوانده شده در کنترلر یا نمایشگر.

- تست عملکرد آلارم، interLock یا کنترل وابسته به آن سیگنال.

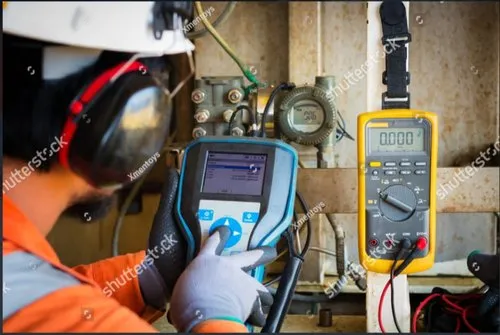

ابزار های لازم برای Loop Checking

- مولتی متر دقیق برای اندازه گیری جریان

- Loop calibrator برای شبیه سازی و تزریق سیگنال 4-20ma

- شمای مدار و لیست I/O

- کابل های تست و ترمینال بلاک های موقت

- نقشه ترمینال بندی و وایرینگ PLC یا DCS


مراحل انجام Loop Checking

1- بررسی بصری (Visual inspection)

اتصالات، کابل ها، برچسب گذاری ها و نصب فیزیکی بررسی شود.

2- تست تزریق جریان (simulation)

با استفاده از Loop calibrator یک جریان مشخص (مثلا 12ma) تزریق می شود و باید همان مقدار در سیستم کنترل دیده شود.

3- تطبیق با مقادیر مهندسی (Scaling Check)

بررسی می شود که جریان 12mA معادل مقدار مهندسی صحیح (مثلا 50 درجه دما) در HMI یا PLC دیده شود.

4- بررسی عملکرد کنترل و یا آلارم

اگر سیگنال در یک حلقه کنترلی یا سیستم هشدار نقش دارد، باید عکس العمل درست سیستم بررسی شود.


خطاهای رایج در Loop Checking

- اتصال کوتاه و یا قطعی کابل

- اتصال اشتباه به ورودی active یا passive

- نصب نادرست ترنسمیتر

- اشتباه در scale یا تنظیمات آنالوگ کارت PLC

نکات:

- همیشه پیش از تزریق سیگنال، به دستگاه هدف (مثلا PLC )، اطلاع دهید تا خطای سیگنال ایجاد نشود.

- از کالیبراتورهای تایید شده و کالیبره شده استفاده کنید.

- تست ها را برای استفاده در بررسی ها و تعمیرات و نگهداری در آینده، مستند کنید (Log Testing Report)

-
